Quellcode

Der komplette R-Code dieser Lektion wird im gerenderten Dokument sichtbar angezeigt. Zusätzlich steht der extrahierte und ausführlich kommentierte R-Code als Datei bereit: L02_strahlung_bodenwaermestrom_datenpruefung.R.

Ziel dieser Kurseinheit

Diese Einheit übersetzt die bekannte Energiebilanzlogik in eine praktische Datenprüfung. Es geht noch nicht darum, turbulente Wärmeflüsse zu berechnen. Es geht darum, ob die Eingangsgrößen für solche Berechnungen zeitlich, rechnerisch und begrifflich konsistent sind.

Die beiden Arbeitsgrößen sind Netto-Strahlung und Bodenwärmestrom. Aus ihnen entsteht die verfügbare Energie, also der Energieanteil, der in den folgenden Einheiten für fühlbare und latente Wärmeflüsse betrachtet wird.

\[ A = Q^* - B \]

Dabei ist Q_star die Netto-Strahlung, B der Bodenwärmestrom und A die verfügbare Energie. In fieldClim entspricht rad_bal der Netto-Strahlung und soil_flux dem Bodenwärmestrom.

Arbeitsprinzip in R

Der Code bleibt absichtlich einfach. Wir verwenden read.csv(), direkte Spaltenzugriffe mit $, kleine data.frame()-Tabellen und base-R-Plots. Das Ziel ist nicht ein eleganter R-Stil, sondern eine nachvollziehbare Übersetzung von Stationsdaten in fieldClim-Berechnungen. Pfade laufen über here::here(). Wenn die Kursdatei data/caldern_wiese_2017-06-30.csv nicht vorhanden ist, nutzt der Code als Fallback die mit dem Paket ausgelieferte Beispieldatei.

library(fieldClim)
library(here)

# Kursprojekt: bevorzugt lokale Datei unter data/.
caldern_file <- here::here("data", "caldern_wiese_2017-06-30.csv")

# Fallback: mit fieldClim ausgelieferter Beispieldatensatz.
if (!file.exists(caldern_file)) {
  caldern_file <- system.file(
    "extdata",
    "caldern_wiese_2017-06-30.csv",
    package = "fieldClim"
  )
}

stopifnot(file.exists(caldern_file))

caldern <- read.csv(
  caldern_file,
  na.strings = c("NULL", "NA", "")
)

caldern$datetime <- as.POSIXct(
  caldern$datetime,
  format = "%Y-%m-%d %H:%M:%S",
  tz = "Europe/Berlin"
)

Kurzwellige Strahlung und Albedo

Die kurzwellige Bilanz beschreibt, wie viel einfallende Sonnenstrahlung nach Reflexion an der Oberfläche verbleibt.

\[ K^* = K_\downarrow - K_\uparrow \]

Die Albedo ist der reflektierte Anteil der einfallenden kurzwelligen Strahlung. Sie wird nur bei ausreichender Einstrahlung berechnet, weil Quotienten bei Dunkelheit oder sehr schwacher Strahlung instabil werden.

caldern$K_down <- caldern$rad_sw_in
caldern$K_up <- caldern$rad_sw_out
caldern$K_star <- caldern$K_down - caldern$K_up

caldern$albedo <- NA_real_
valid_rad <- is.finite(caldern$K_down) & caldern$K_down > 50
caldern$albedo[valid_rad] <- caldern$K_up[valid_rad] / caldern$K_down[valid_rad]

summary(caldern[, c("K_down", "K_up", "K_star", "albedo")])
#>      K_down               K_up             K_star             albedo
#>  Min.   :  -2.0210   Min.   :  0.448   Min.   : -3.3030   Min.   :0.1845
#>  1st Qu.:  -0.2645   1st Qu.:  1.293   1st Qu.: -0.8845   1st Qu.:0.2121
#>  Median :  89.5500   Median : 20.180   Median : 69.3700   Median :0.2188
#>  Mean   : 189.1081   Mean   : 41.228   Mean   :147.8806   Mean   :0.2192
#>  3rd Qu.: 342.2500   3rd Qu.: 74.392   3rd Qu.:267.6525   3rd Qu.:0.2249
#>  Max.   :1003.0000   Max.   :210.100   Max.   :792.9000   Max.   :0.2510
#>                                                           NAs    :125

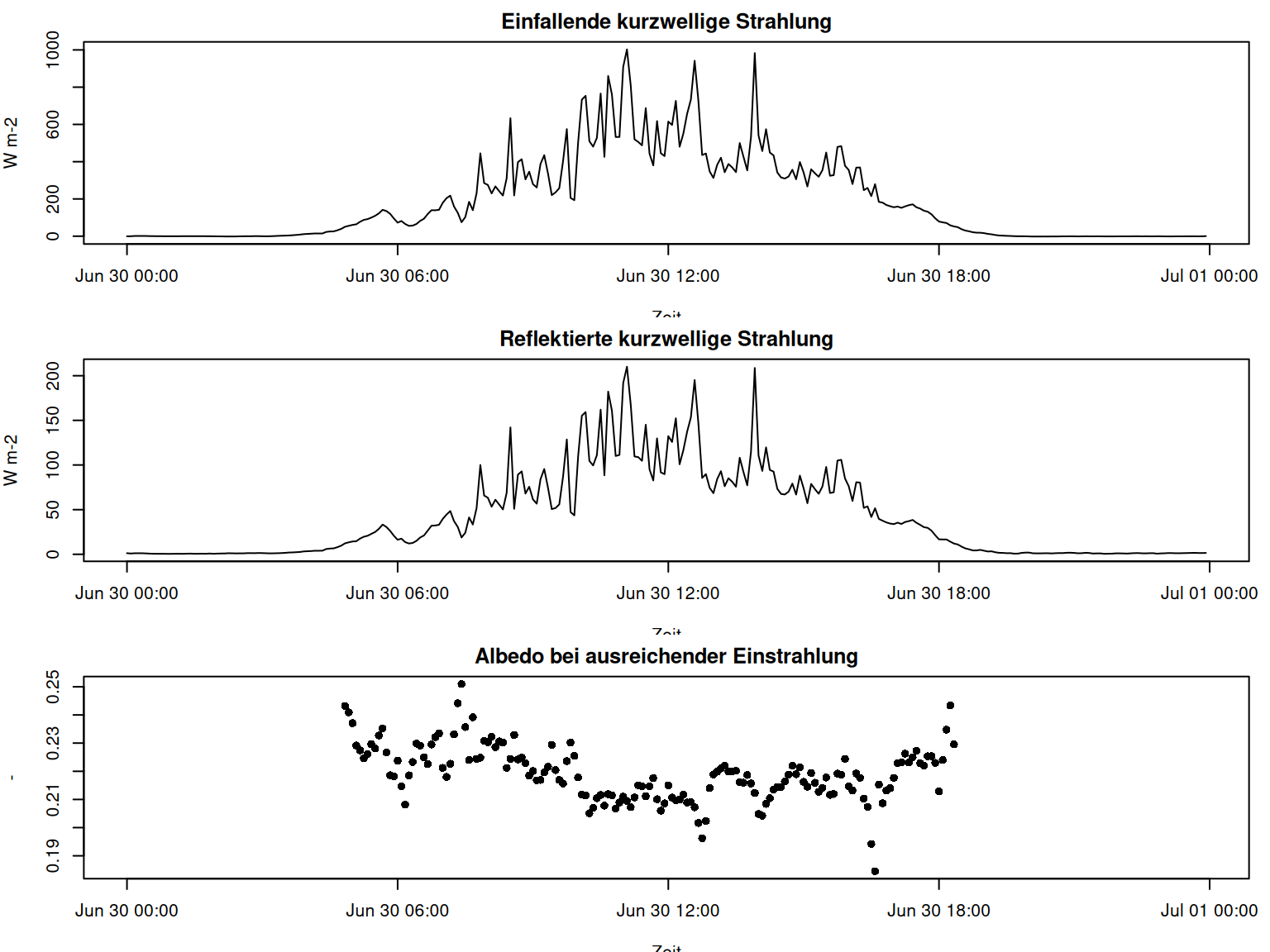

op <- par(mfrow = c(3, 1), mar = c(3.5, 4, 2, 1))

plot(caldern$datetime, caldern$K_down, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "Einfallende kurzwellige Strahlung")

plot(caldern$datetime, caldern$K_up, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "Reflektierte kurzwellige Strahlung")

plot(caldern$datetime, caldern$albedo, type = "p", pch = 16,
     xlab = "Zeit", ylab = "-", main = "Albedo bei ausreichender Einstrahlung")


par(op)

Der Plot soll nicht nur schön aussehen. Er beantwortet eine Arbeitsfrage: Verhält sich die kurzwellige Strahlung wie ein Tagesgang? Wenn die einfallende Strahlung nachts hohe Werte zeigt oder die Albedo unrealistisch springt, ist die weitere Energiebilanzrechnung gefährdet.

Langwellige Bilanz und Netto-Strahlung

Die langwellige Bilanz wird hier als Differenz aus atmosphärischer Gegenstrahlung und langwelliger Ausstrahlung der Oberfläche gelesen.

\[ L^* = L_\downarrow - L_\uparrow \]

Das Symbol L meint hier langwellige Strahlung. Es ist nicht der fühlbare Wärmestrom. Dieser wird in der Referenznotation als H bezeichnet. Diese Trennung verhindert die häufige Verwechslung zwischen longwave radiation und sensible heat.

caldern$L_down <- caldern$LDnCo
caldern$L_up <- caldern$LUpCo
caldern$L_star <- caldern$L_down - caldern$L_up

caldern$Q_star_components <- caldern$K_star + caldern$L_star
caldern$Q_star_netcols <- caldern$RsNet + caldern$RlNet
caldern$Q_star_measured <- caldern$rad_net

q_check <- data.frame(
  comparison = c("RsNet + RlNet - rad_net", "K* + L* - rad_net"),
  mean_deviation = c(
    mean(caldern$Q_star_netcols - caldern$Q_star_measured, na.rm = TRUE),
    mean(caldern$Q_star_components - caldern$Q_star_measured, na.rm = TRUE)
  ),
  max_abs_deviation = c(
    max(abs(caldern$Q_star_netcols - caldern$Q_star_measured), na.rm = TRUE),
    max(abs(caldern$Q_star_components - caldern$Q_star_measured), na.rm = TRUE)
  )
)

q_check[, -1] <- round(q_check[, -1], 1)
q_check
#>                comparison mean_deviation max_abs_deviation
#> 1 RsNet + RlNet - rad_net            0.0               0.1
#> 2       K* + L* - rad_net           74.1             187.7

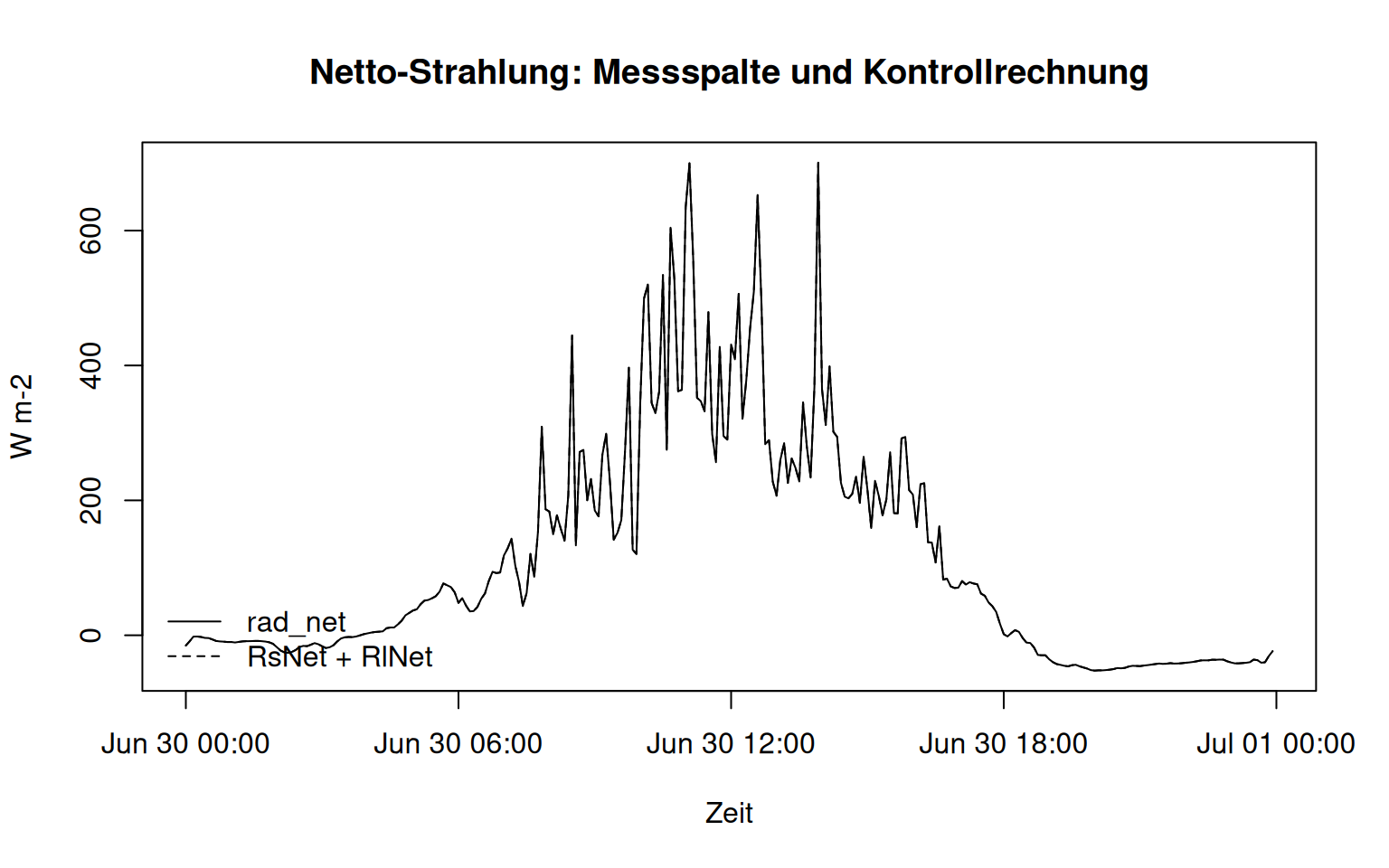

plot(caldern$datetime, caldern$Q_star_measured, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "Netto-Strahlung: Messspalte und Kontrollrechnung")
lines(caldern$datetime, caldern$Q_star_netcols, lty = 2)
legend("bottomleft", legend = c("rad_net", "RsNet + RlNet"),
       lty = c(1, 2), bty = "n")

Eine Abweichung zwischen den Varianten ist nicht automatisch ein Fehler. Sie kann auf unterschiedliche Korrekturen, Vorzeichenkonventionen, Sensorverarbeitung oder Zeitversatz hinweisen. Für die weitere Arbeit muss aber eine Arbeitsreihe festgelegt werden. Im Kurs verwenden wir rad_net als Q_star und behalten die anderen Reihen als Diagnosegrößen.

caldern$Q_star <- caldern$Q_star_measured

Zeitversatz prüfen

Ein Versatz von einem 5-Minuten-Schritt kann Strahlungsprüfungen stark verschlechtern. Deshalb lohnt ein einfacher Vergleich ohne Versatz, mit einem Schritt nach vorne und mit einem Schritt nach hinten.

diff_0 <- mean(abs(caldern$Q_star_components - caldern$Q_star_measured), na.rm = TRUE)

diff_plus <- mean(abs(
  caldern$Q_star_components[-1] -
    caldern$Q_star_measured[-length(caldern$Q_star_measured)]
), na.rm = TRUE)

diff_minus <- mean(abs(
  caldern$Q_star_components[-length(caldern$Q_star_components)] -
    caldern$Q_star_measured[-1]
), na.rm = TRUE)

lag_check <- data.frame(
  comparison = c("ohne Versatz", "Komponenten +1 Schritt", "Komponenten -1 Schritt"),
  mean_absolute_deviation = round(c(diff_0, diff_plus, diff_minus), 1)
)

lag_check
#>               comparison mean_absolute_deviation
#> 1           ohne Versatz                    74.1
#> 2 Komponenten +1 Schritt                    83.4
#> 3 Komponenten -1 Schritt                    85.8

Wenn eine verschobene Variante deutlich besser wird, ist ein Zeit- oder Aggregationsproblem wahrscheinlich. Wenn nicht, geht es eher um Spaltendefinitionen, Korrekturstufen oder Vorzeichen.

Bodenwärmestrom und verfügbare Energie

Der Bodenwärmestrom ist in fieldClim positiv, wenn Energie in den Boden geht. Für die verfügbare Energie wird er von der Netto-Strahlung abgezogen.

\[ A = Q^* - B \]

caldern$B <- caldern$heatflux_soil
caldern$available_energy <- caldern$Q_star - caldern$B

summary(caldern[, c("Q_star", "B", "available_energy")])
#>      Q_star             B            available_energy
#>  Min.   :-52.36   Min.   :-0.75577   Min.   :-56.84
#>  1st Qu.:-17.43   1st Qu.: 0.02899   1st Qu.:-17.75
#>  Median : 48.34   Median : 1.55380   Median : 47.75
#>  Mean   :110.84   Mean   : 2.14723   Mean   :108.69
#>  3rd Qu.:215.55   3rd Qu.: 4.48683   3rd Qu.:210.15
#>  Max.   :700.70   Max.   : 5.59189   Max.   :698.25

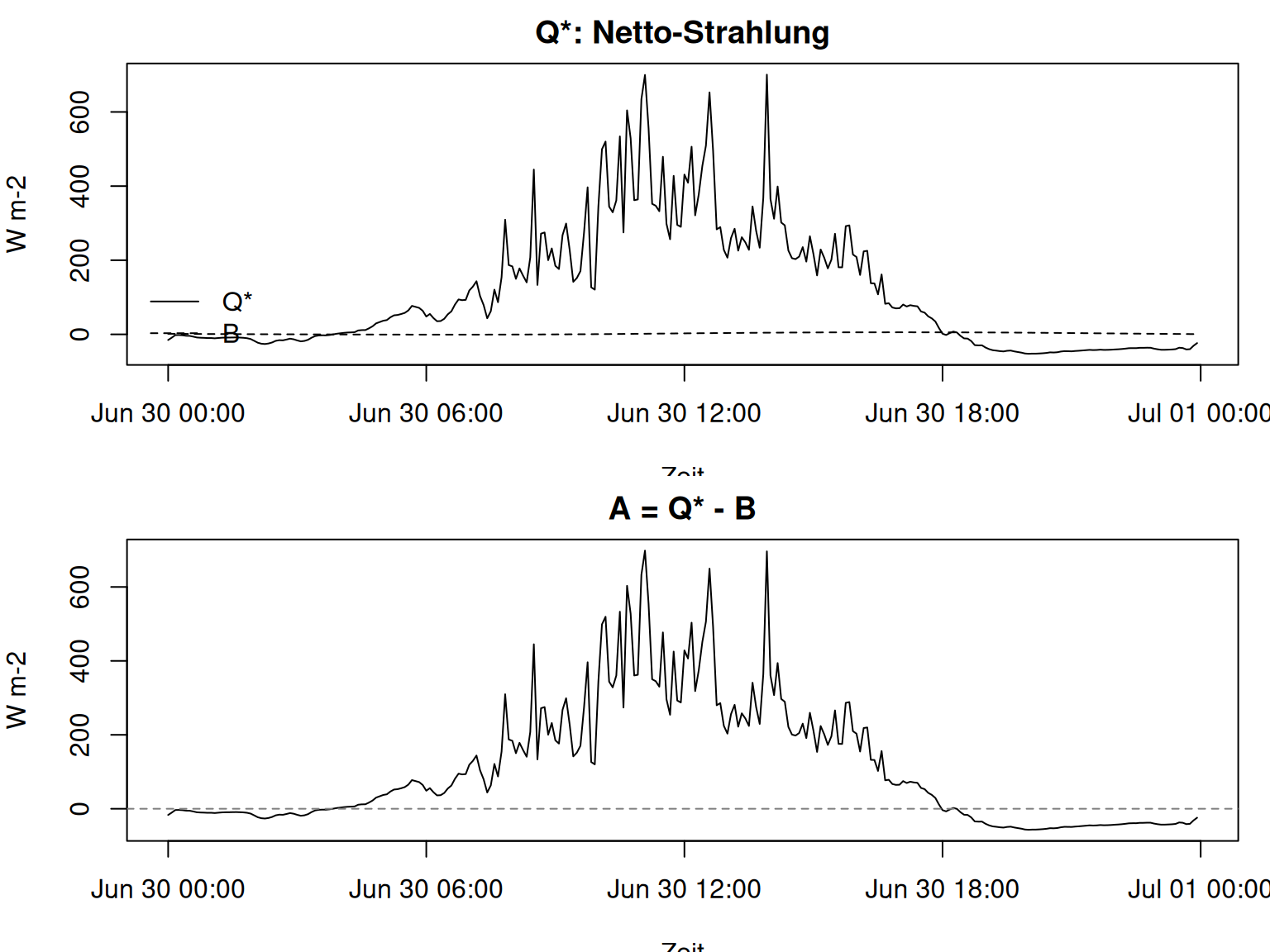

op <- par(mfrow = c(2, 1), mar = c(3.5, 4, 2, 1))

plot(caldern$datetime, caldern$Q_star, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "Q*: Netto-Strahlung")
lines(caldern$datetime, caldern$B, lty = 2)
legend("bottomleft", legend = c("Q*", "B"), lty = c(1, 2), bty = "n")

plot(caldern$datetime, caldern$available_energy, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "A = Q* - B")
abline(h = 0, lty = 2, col = "grey50")


par(op)

Diese Kurve ist die Brücke zur nächsten Einheit. Sie zeigt, welche Energie im Tagesgang überhaupt für turbulente Flüsse und Residualterme zur Verfügung steht. Wenn Q_star oder B falsch gelesen werden, wird jede spätere Methode formal sauber rechnen, aber mit einer falschen Energiegrundlage.

Paketfunktion als Kontrolle

Die manuelle Prüfung steht im Vordergrund. Trotzdem kann fieldClim auch direkt Bodenwärmestrom aus Bodenparametern und Temperaturgradienten berechnen. Das ist ein Rechenszenario, kein automatischer Ersatz für die gemessene Spalte.

ws <- build_weather_station(
  datetime = caldern$datetime,
  lon = 8.6832,
  lat = 50.8405,
  elev = 261,

  temp = caldern$Ta_2m,
  rh = caldern$Huma_2m,

  t1 = caldern$Ta_2m,
  t2 = caldern$Ta_10m,
  hum1 = caldern$Huma_2m,
  hum2 = caldern$Huma_10m,

  v1 = caldern$Windspeed_2m,
  v2 = caldern$Windspeed_10m,
  z1 = 2,
  z2 = 10,

  rad_bal = caldern$rad_net,
  soil_flux = caldern$heatflux_soil,

  slope = 0,
  exposition = 0,
  valley = FALSE,
  surface_type = "field",
  surface_temp = caldern$Ts,

  texture = "peat",
  moisture = caldern$water_vol_soil,
  soil_temp1 = caldern$Ts,
  soil_temp2 = caldern$Ta_2m,
  soil_depth1 = 0.25,
  soil_depth2 = 0,
  obs_height = 2
)

caldern$B_model <- soil_heat_flux(ws)
summary(caldern$B_model - caldern$B)
#>    Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
#> -7.0809 -5.4063 -2.9097 -3.1374 -0.9378  0.7452

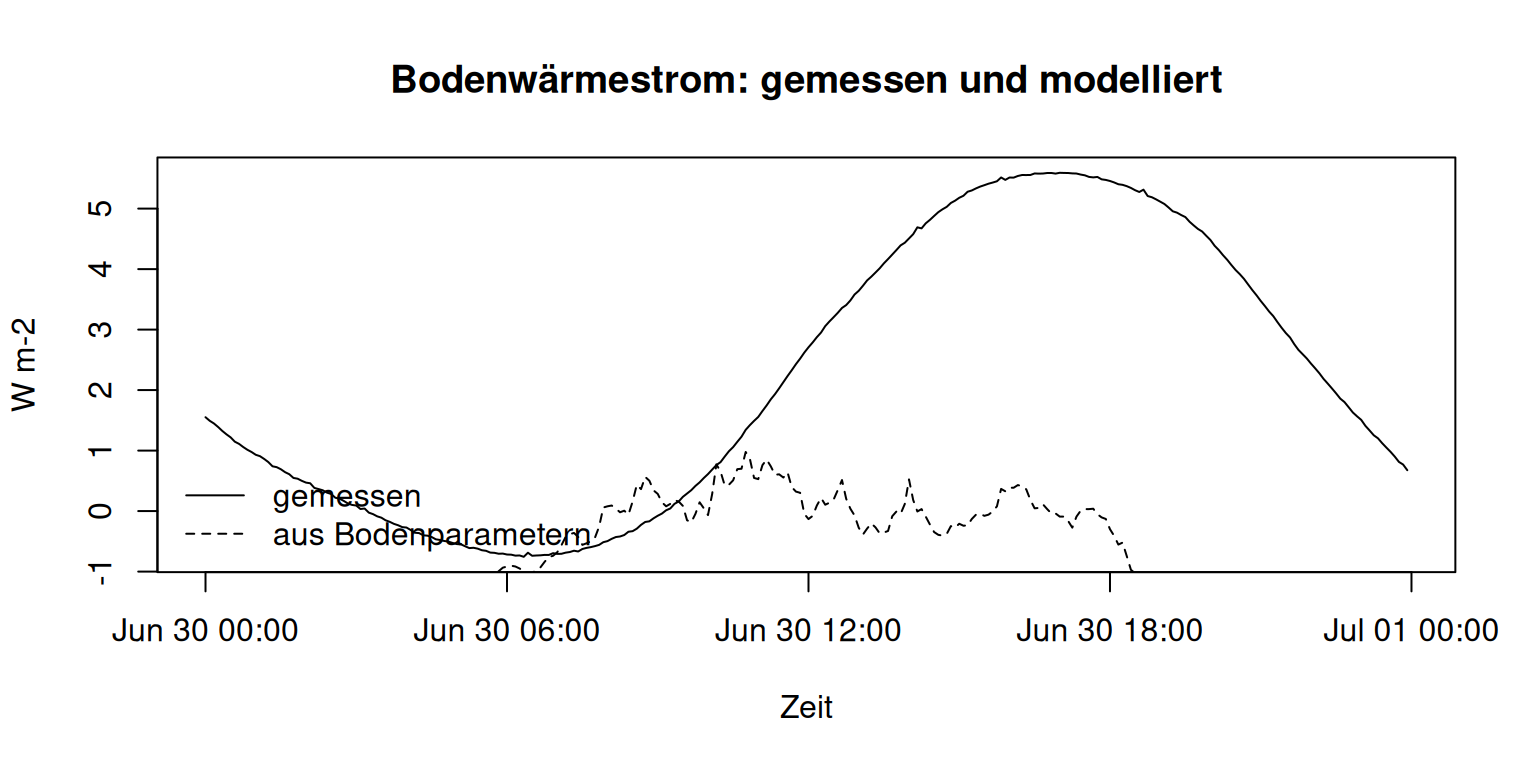

plot(caldern$datetime, caldern$B, type = "l",
     xlab = "Zeit", ylab = "W m-2", main = "Bodenwärmestrom: gemessen und modelliert")
lines(caldern$datetime, caldern$B_model, lty = 2)
legend("bottomleft", legend = c("gemessen", "aus Bodenparametern"),
       lty = c(1, 2), bty = "n")

Der Unterschied zwischen beiden Reihen ist kein Schönheitsfehler. Er zeigt, dass Messplatte, Temperaturgradient, Bodentextur und Feuchte unterschiedliche Zugriffspunkte auf denselben Prozess sind. Für den weiteren Standardworkflow bleibt die gemessene Spalte heatflux_soil die Arbeitsgröße.

Arbeitsauftrag

Legen Sie eine Arbeitsreihe für Q_star und B fest. Dokumentieren Sie, welche Alternativen Sie geprüft haben und warum Sie diese nicht still überschreiben. Die spätere Methodenwahl ist nur so gut wie diese Eingangsentscheidung.
